90° flexión métrica hembra 24° cónica con junta tórica Serie pesada
| Code PART NO. |

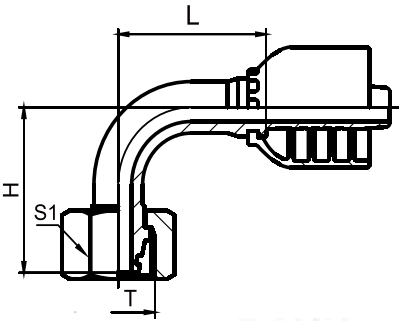

Thread T | Hose Bore | Tube Diameter | Dimensions | |||
| THREAD T | Nominal Inner Diameter DN | Dash Number | TUBE O.E. | L | H | S1 | |
| 20591-16-04TRW 20591-18-04TRW 20591-18-05TRW 20591-18-06TRW 20591-20-05TRW 20591-20-06TRW 20591-22-06TRW 20591-24-08TRW 20591-30-10TRW 20591-30-12TRW 20591-36-12TRW 20591-36-16TRW 20591-42-16TRW 20591-52-20TRW |
M16X1.5 M18X1.5 M18X1.5 M18X1.5 M20X1.5 M20X1.5 M22X1.5 M24X1.5 M30X2 M30X2 M36X2 M36X2 M42X2 M52X2 |
6 6 8 10 8 10 10 13 16 19 19 25 25 32 |
4 4 5 6 5 6 6 8 10 12 12 16 16 20 |
8 10 10 10 12 12 14 16 20 20 25 25 30 38 |
32 32 32.5 36.5 32.5 36.5 36.5 44.5 55 62 62 74 74 91.5 |
32 32 34 35.5 34 35.5 43 43 49.5 59 59 70 70 87 |
19 22 22 22 24 24 27 30 36 36 46 46 50 60 |
Nota: 1. Los códigos de la tabla se utilizan para mangueras trenzadas. 2. Si se utiliza para mangueras espirales, cambie el código a 20592-XX-XXTRW.
Nota: 1. Para mangueras trenzadas. 2. Si se utiliza con una manguera espiral, el número de serie de accesorios de manguera es 20592-XX-XXTRW.
